GB 12514.4-2006 消防接口第4部分：螺紋式消防接口型式和基本參數

發表時間：2022-11-06
來源：共立消防
人氣：

1 范圍

本部分規定了螺紋式消防接口的型式、規格和基本參數。

本部分適用于消防供水系統中的螺紋式消防吸水管接口、悶蓋和同型接口（以下簡稱接口）。

2 規范性引用文件

下列文件中的條款通過GB12514的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

GB/T 1804-2000 一般公差未注公差的線性和角度尺寸的公差

3 接口的型式和規格

接口的型式規格及適用介質見表1。

表 1

接口型式		規 格		適用介質
名稱	代號	公稱通徑/mm	公稱壓力/MPa
吸水管接口	KG	90、100、125、150	1.0 1.6	水
悶蓋	KA
同型接口	KT

4 接口的結構

接口的結構應符合圖1～圖3的規定。

5 基本尺寸

5.1 各種接口的基本尺寸及偏差應符合表2的規定。未注尺寸應符合GB/T 1804-2000粗糙c級的要求。

5.2 標記方法


示例：公稱壓力為1.0 MPa、公稱通徑為100mm的吸水管接口標記為KG100。

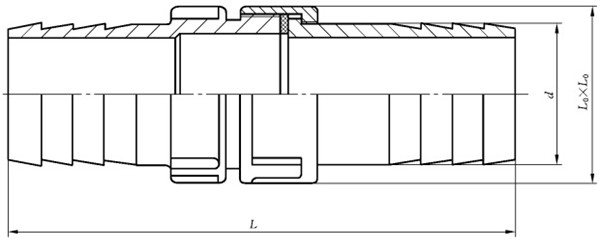

a）總圖

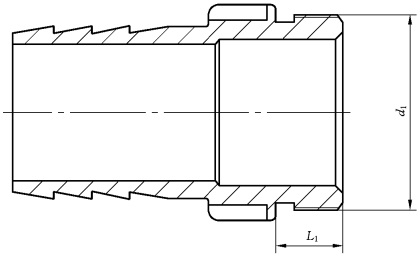

b）雄接頭

圖1 KG型吸水管接口

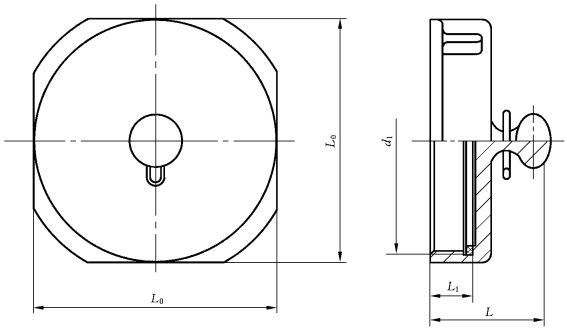

圖2 KA型悶蓋

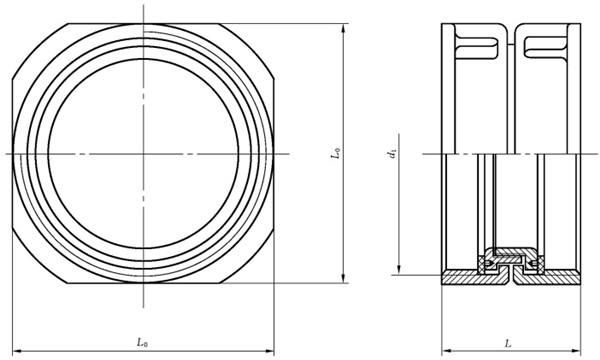

圖3 KT型同型接口

表2 螺紋式消防接口的基本尺寸表單位為毫米

公稱通徑		90	100	125	150
d	KG	103	113	122.5	163
P	KA KG KT	M125×6		M150×6	M170×6
L	KG	≥310	≥315	≥320	≥360
	KA	≥59	≥59	≥59	≥59
	KT	≥113	≥113	≥113	≥113
L	KA KG KT	24
Lo	KA KG KT	140×140		166×166	190×190

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
